阳江某核电站雷达案例

阳江核电厂供水公司雷达测试报告

时间：2019/8/12

地点：阳江核电站供水公司

天气：阵雨 北风3级 温度：23℃ - 29℃

测试现场：5个现场分别为：

    现场一：供水公司左边草地

    现场二：供水公司门口水泥路面

    现场三：供水公司右侧草地

    现场四：葡萄园门口

    现场五：电站门口草地（*后一个现场）

部分现场照片如下：

测试现场一：水厂左边草地上，雷达行进方向为从大门口 向左边行进

现场实测数据如下：

如图所示：总共测试到5根管线，但是其中，*右边一根非金属管线显示不完整，

从左往右五根管线排布如下：

金属管1，埋深270cm

金属管2，埋深114cm,金属管3埋深126cm，两根基本排布在一起

非金属管4，5并列排布在一起，埋深390cm。

测试现场二：供水公司门口水泥路面

现场实测数据如下：

该数据测试方向为马路边向水厂大门行进。

可以清楚的看见三根管线（如上图所示），并且可以看见网状的路面钢筋；

现场三：供水公司右侧草地

现场实测数据如下：

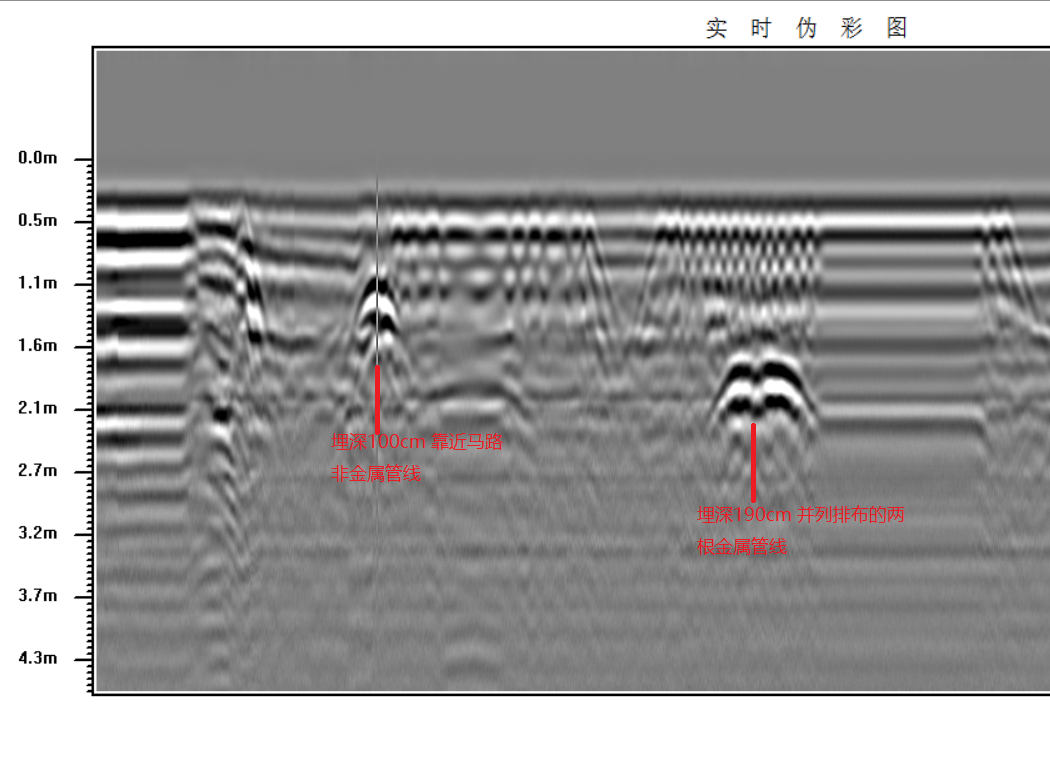

现场测试数据如上图：此次雷达测试方向为水厂大门向马路行进

三条管线清晰可见：

一根埋深200cm   一根埋深190cm 且为并列排布的金属管线，靠的非常近。

草地边上靠近马路沟边 埋深187cm 的管线

现场四：葡萄园门口，水泥路面

现场实测数据如下：

此处只测试到了一根非金属管线，埋深186cm。另一根非金属管未测试出来。

现场五：电站门口草地（*后一个现场）

现场测试数据如下：

此处为两根管线并列排布的，但是现场只测试到了一根非金属管线，埋深190cm。

总结：这次雷达测试，现场基本都在草地上面，金属管和非金属管都有。由于雷达测试，其实质就是测试地下介质的异常，通过反应的异常来推断管线的位置。 从现场测试的情况来看，金属管由于异常反应大，测试波形很清晰。而非金属管线，相对而言，异常反应较小，有些地方，不容易判断。但是总体而言，所有测试到的管线 其位置和深度是可靠的！
