雨污水管道雷达探测报告

雷达测试报告

时间：2018/4/16

地点：淮北

雷达中心频率:200Mhz

天气：阵雨晴

温度：14℃ - 26℃

地质雷达检测原理

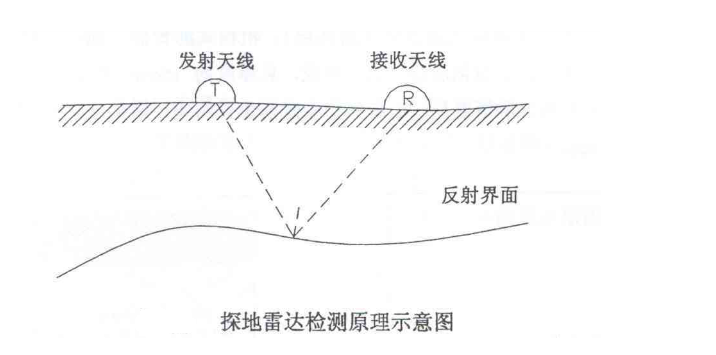

地质雷达依据电磁波脉冲在地下介质传播的原理进行工作，电磁脉冲由发射天线发出，被地下介质界面（或埋藏物）反射，然后由接收天线接受

根据电磁波谱理论，当电磁波穿过介质时，介质的电磁特性不同而产生折射和反射。当地下介质结构发生变化时（如出现空洞、裂隙、脱空等，或者有管线），在雷达波形资料中便会出现明显的特征反射，我们通过这些特征反射波形来推断地下介质的情况及确定待测管线的物理特性（位置，深度，材质）等。

这次测试主要是确定地下污水管道的位置和走向，此污水管为水泥沟上面加水泥盖板。其中有的地方，盖板被水泥路或沥青路面所掩盖，要求确定其位置，走向和深度。

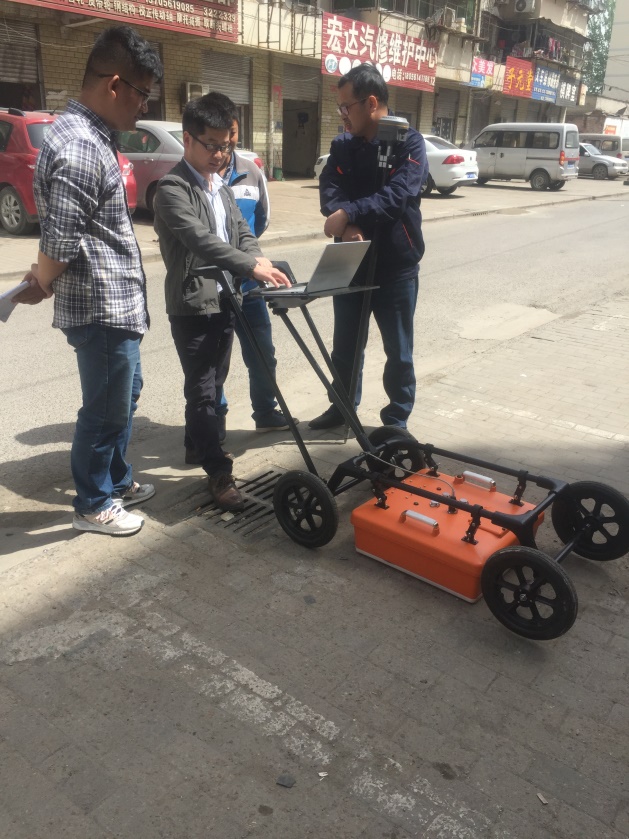

部分现场照片如下：

测试现场一：汽车站

现场实测数据如下：

如图所示：测试现场为汽车站盖板的排污管，现场可以看见盖板。雷达测得其深度60CM

测试现场二：加油站右测排污管

现场实测数据如下：

此处排污管被水泥路面掩盖，完全看不到盖板位置，测试时候沿着加油站前面道路走过，在右侧明显看到排污管，测得深度为108CM

现场三：主路往小区的岔路口

现场实测数据如下：

现场测试数据如上图：为小区出来的路，与主路的交叉口处，测的排污管深度为72CM

现场四：去小区的路，汽车修理厂门口

现场实测数据如下：

此处是在汽车维修场门口，现场可以看到两个水泥块，靠近外面的一个为污水管，深度：43CM，靠近里面为一个未知管道，深度：124CM

现场五：小区门口

现场测试数据如下：

测得污水管线120CM

现场六：进小区直走

此处测得污水管深度为111CM

    小区进门右拐

追踪测得污水管深度127CM右侧为一镜像过程（来回测试确认）

现场七：淮海路

此处未有排污管显示。

现场八：淮海路医院门口人防通道测试

此处没有测试到。

现场九：慧黎路

此处测试很清楚，标准的盖板排污管波形，深81CM

现场十：慧黎路二（十字路口）

测得排污管反射很清晰，深度
90CM

现场十一：古城路口

路口测试很清晰，深度71CM

现场十二：古城路，公共厕所门口，至公交车站

此处反应不太明显，隐约可以看见，但是形态上不能完全确定

现场十三：海宫路**个测试点

波形反应很清晰，埋深60CM

海宫路第二个测试点：（海宫路十字路口）

波形反射很清晰，深度为53CM

现场十四：海宫小学操场

从海宫小学操场处，出围墙排污管其深度为８０CM。

                                                            报告撰写人：

                                                                周旭

                                                                2018/04/17
