TD9800无线地质雷达
TD9800无线地质雷达
价格 :
0.00
产品详情

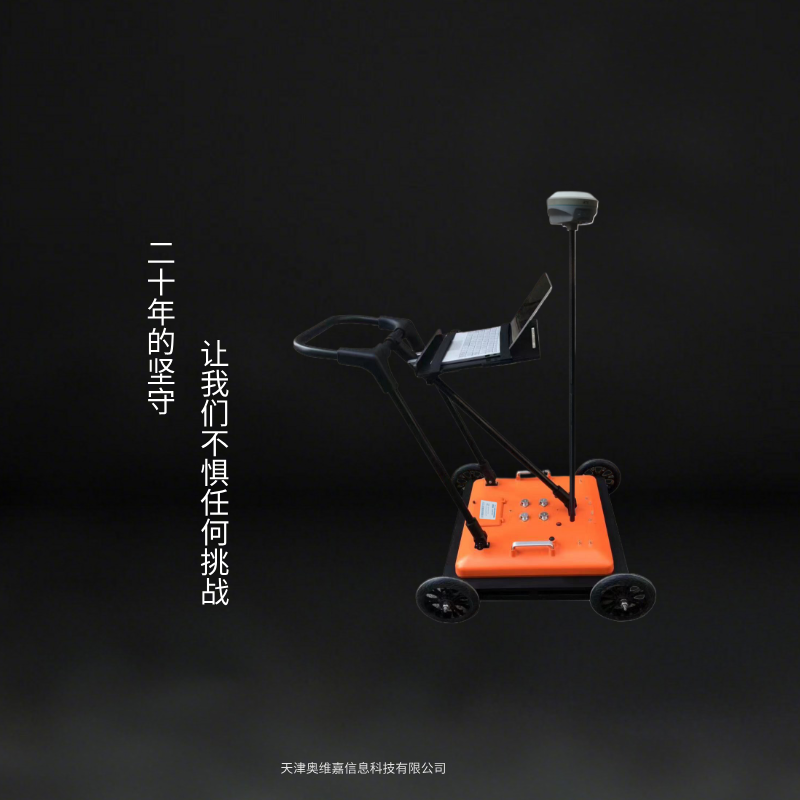

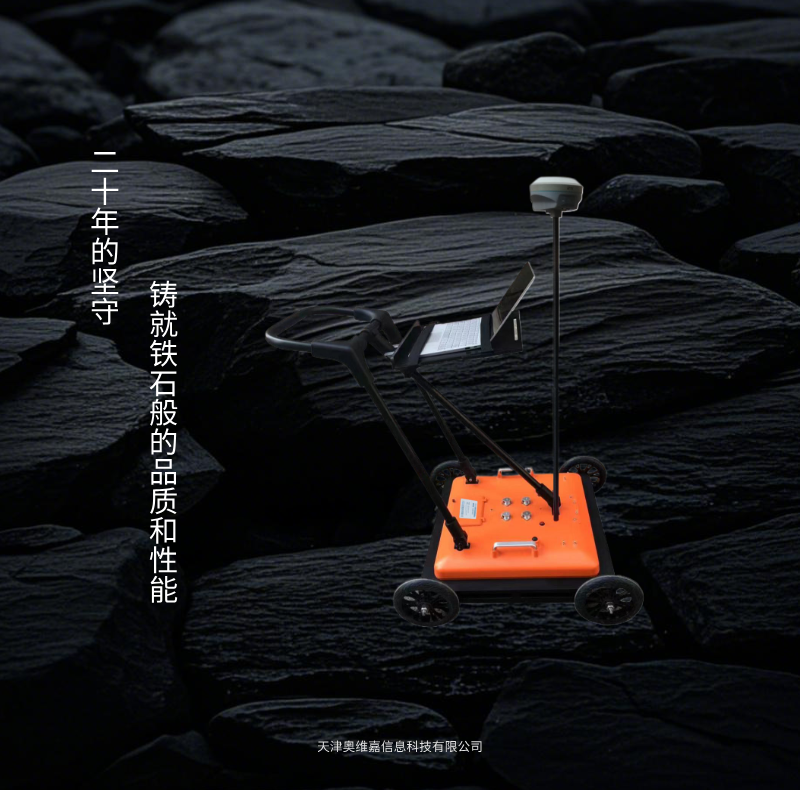

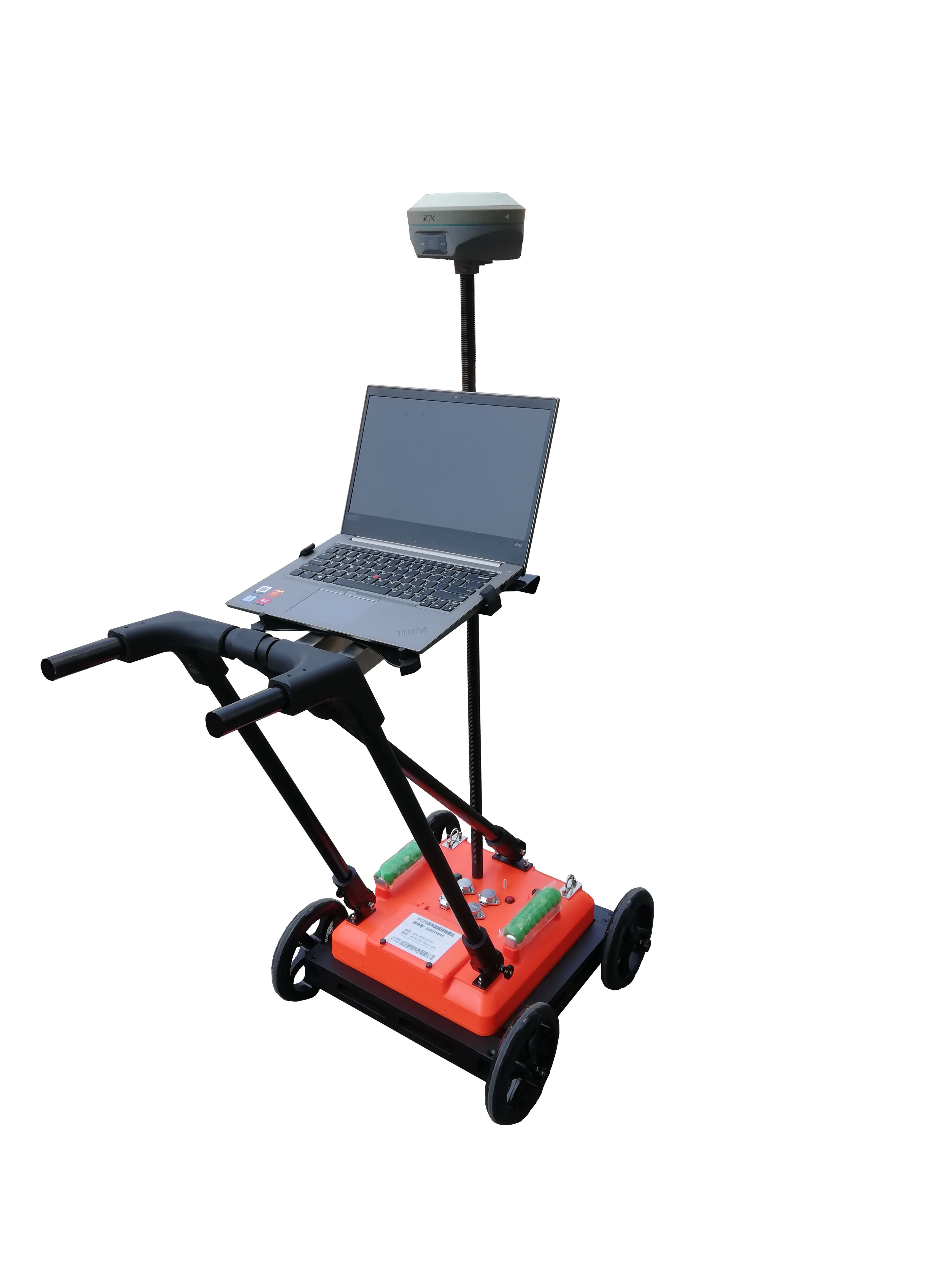

TD9800系列无线控制暗管探测系统

(一)功能及特性:美国阿登泰克无线控制管线雷达,操作简单、使用方便,是一种高效的无损检测设备,能很好的满足市政管线探测,工程质量检测,地质隐患探测,地下空洞探测,考古等。

主要应用

1、TD9800非标配无线控制管线探测雷达,其应用主要包括:

(1)地下各类金属与非金属管线探测(燃气PE管道、污水管、自来水管、热力管道、石油管道、电缆等)

2、特点:

(1)一键自动增益,客户可以定制的8段或16段增益控制。

(2)主机与推车仅一根连接线,5分钟完成装配。

(3)无线控制,无需通信线缆。

(4)外置GPS,GPS数据与管线雷达采集数据一一对应。

(5)可以自动标识探测到的管线,以显示图线标识,方便用户识别。

(6)1~8段或1~16段增益曲线,用户可定制。用户可自动或手动进行增益调节,可分段增益调整。

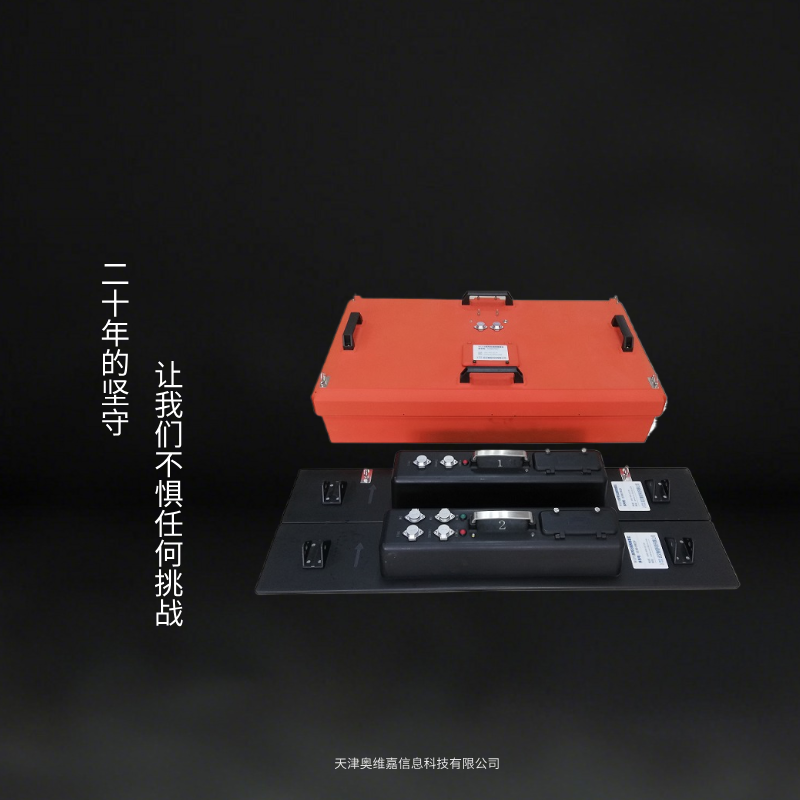

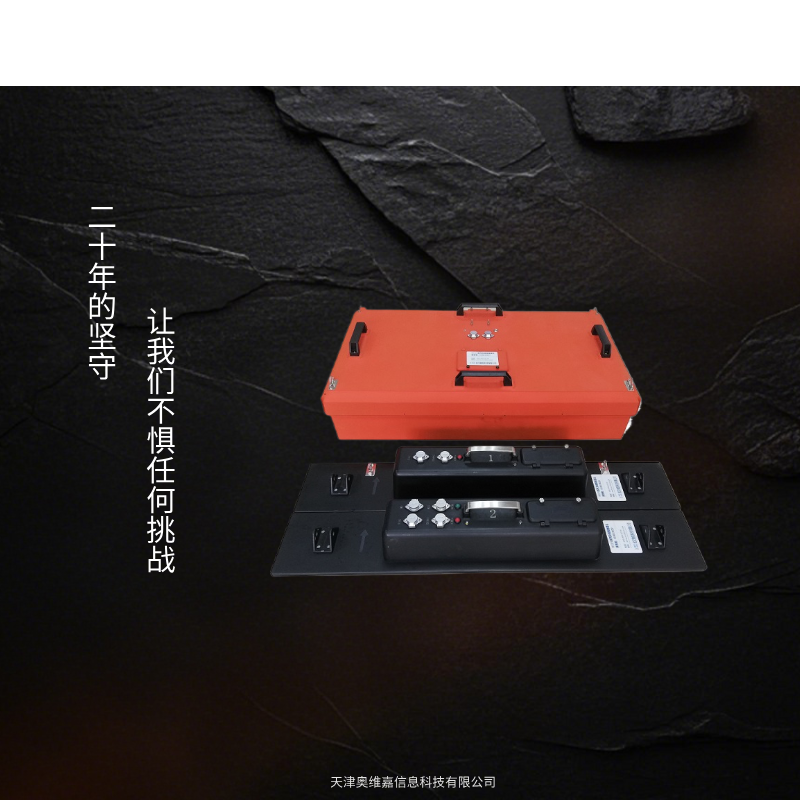

(7)雷达主机与屏蔽天线为一体化设计,减少拆装,方便使用。

3、推荐使用的管线探测雷达:

u200MHz天线:可对地下0~5m内各种管线进行探测(复杂环境下实际有效深度);

u400MHz天线:可对地下0~3m内各种管线进行探测(复杂环境下实际有效深度);

4.用途

(二)参数:

(1)基本参数


中心频率200MHz
脉冲重复采样频率50kHz~300kHz
时窗范围0-500ns
采样点数256-32768样点/扫描,可选
扫描速率1-500扫描/秒
测量模式点测,距离测量,连续
雷达AD采样位数16位
显示方式
伪彩图,堆积波形或灰度图
工作温度-10℃-+70℃
功率
8瓦
电池
锂电池(12V 10AH)
无线通讯802.11b/g/n,大于25米
有线通讯以太网100M
重量10kg
体积52*52*22cm
雷达设备外壳防护等级IP65
雷达系统主机分辨率2ps
雷达系统信噪比大于110dB
雷达系统信号稳定性变化0.02%(25 °C)
雷达系统时间校准因素的变化± 5ppm
雷达系统长期稳定性变化0.01%(第一年)
雷达系统测距误差1%
雷达系统时基精度10ppm(容差)
雷达系统动态范围
180dB



(2)其它参数说明
1、管线自动识别功能,以彩色图线指示。

2、可外置GPS、GPS与雷达数据一一对应。

3、简单易用的分析软件,数据与国际上主流雷达数据相兼容。

4、1~8段或1~16段增益曲线,用户可定制。

5、WGPR非标配管线雷达具有现场光标回放定位功能,方便现场定位需要;

6、可采用任何具有WLAN 功能的设备作为显示、处理、及存储器,如手提式笔记本电脑。
7、有线或无线通讯。




工业园区回填测视图




污水管线探测图
