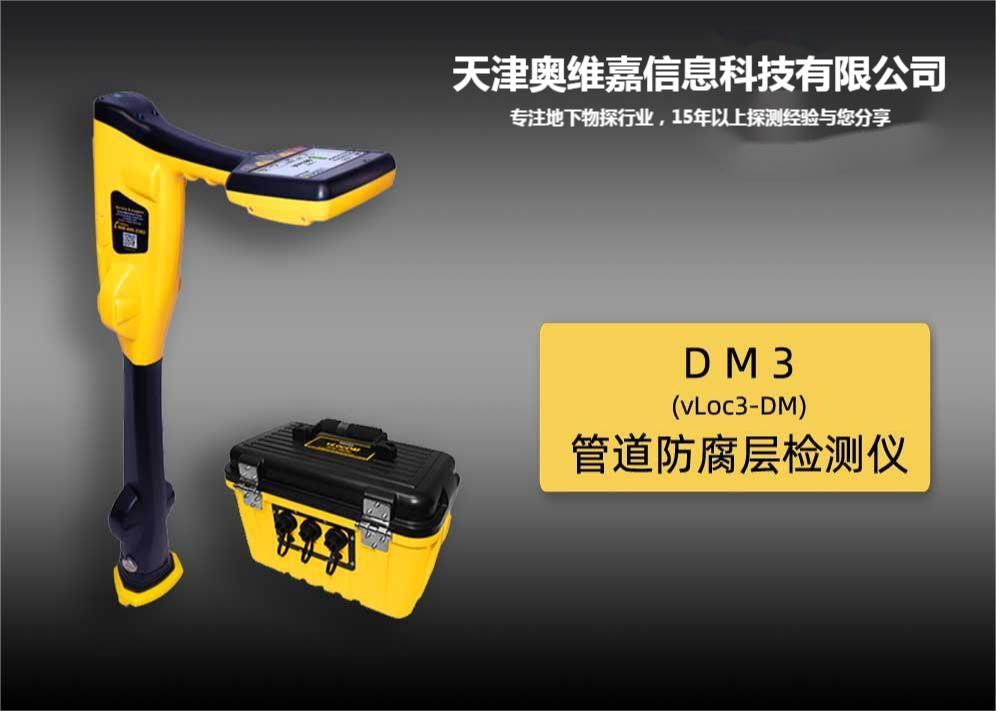

雷迪DM防腐层自动化检测仪
价格 :
0.00
颜色 : 黄色
品牌 : 美国威脉
型号 : 防腐层检测仪
产品详情

DM产品描述:

DM油气管道防腐层自动化检测仪由美国Vivax-Metrotech集团公司的国际顶尖研发团队精心打造,融合5HZ精准滤波技术、GPS地理定位、自动化检测、自动成图、数字化和可视化的检测成果等先进技术,具有超强抗干扰、超大测深等优异检测性能,适用于各种复杂条件下的油气管道防腐层破损点检测及防腐层质量评估,消除管道腐蚀造成的安全隐患,保障油气管道安全运行,是油气管道维护单位的优先选择。


DM(DefectMapper)内外业一体化管道防腐层检测系统,采用多频管中电流衰减法和交流电位梯度法(ACVG)检测技术,在非开挖条件下对埋地管道防腐层进行现场绝缘性能评估和绝缘故障点定位,及时发现并修复防腐层绝缘故障,杜绝腐蚀泄漏隐患,保证油气管道安全运行。

DM管道防腐层检测仪能够实时测量点距和GPS定位数据,能够传输并存储检测数据,能够在高清晰度彩色显示屏上实时显示电流曲线和ACVG曲线,并能够现场评估防腐层绝缘性能,现场操作简单、直观、方便,实现了管道防腐层检测内外业一体化。

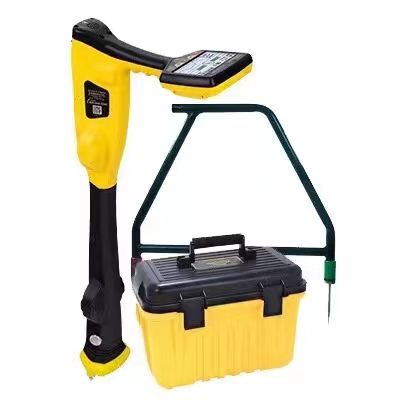

DM管道防腐层检测仪主要由DM超大功率发射机、DM彩屏接收机和数字A字架组成,标准附件包括:信号输出线,接地棒,交流电源线,直流电源线,USB数据线、接收机充电器等。此外,可选配HOLUX-GPS实现实时点距测量功能,选配Redbox数据终端实现防腐层检测内外业一体化,可选配PC版防腐层专业评估软件实现分级评价防腐层绝缘性能。售后服务当您需要产品支持服务时,请提供接收机和发射机的型号、序列号和软件版本号。

发射机的序列号和型号:位于发射机的底部和电池盒的底部。

接收机的序列号和型号:位于接收机电池舱的后盖上。

软件版本号:接收机和发射机在开机屏幕显示软件版本号。


性能特点

独创性的三频电流测量方法

Ø精确评价防腐层绝缘电阻

Ø现场实时绘制电流曲线

Ø现场给出防腐层性能评估结果

Ø内置米级GPS,实时测量点距

Ø可外接高精度GPS

Ø内置磁力仪,高稳定性和高精度的电流测量

■采用双频和三频电流测量方法,精确评价防腐层绝缘性能
DM采用双频电流尤其是三频电流评估防腐层绝缘电阻,在同一管道相同点位上测量双频或三频电流数据,利用双频或三频电流数据同时运算得精确的防腐层绝缘电阻值,最终结果更为准确可靠,更能反映防腐层的真实性能状况。

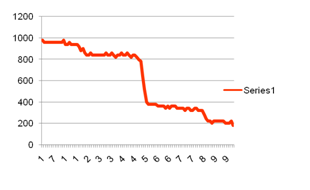

■现场实时绘制电流曲线,提高外业检测效率

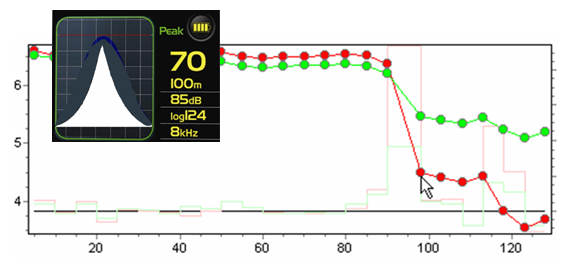

DM接收机在高清晰度彩色显示屏上现场实时显示电流测量数据并绘制电流曲线图,便于检测人员快速分析数据,发现缺陷段,及时定破损点,无需丰富经验亦能得心应手地准确检测防腐层。现场检测数据亦可实时地传输到PDA的专业防腐层分析软件,在外业直接评估防腐层绝缘性能,真正实现防腐层检测的内外业一体化,提高检测效率。



DM检测原理:

  防腐层是保护油气管道免遭外界腐蚀的第一道防线也是最重要的防线,对埋地钢管腐蚀起到约95%以上的防护作用。对管道防腐层进行定期监测和评价,可及时发现并修复防腐层破损点、消除管道腐蚀穿孔等安全隐患。
  交流电流法采用胶交流电流衰减法(ACCA )和交流电位梯度法(ACVG )两种检测技术,是一种在非开挖的前提下、通过测量管线电流和泄漏电流、评价防腐层管段的整体质量和确定防腐层破损点位置的检测技术,能够科学准确、经济地对防腐层综合性能进行检测并提供防腐层维修和维护建议。



发射机技术参数
输出信号单频信号(128Hz等四种,最大输出电流4A双频信号(3+128Hz等四种,最大输出电流4A

三频信号(3+6+128Hz等八种,最大输出电流3A

输出功率最大150W,自动阻抗匹配功能
电源12~60V直流电源,100~240V交流电源

29.4V锂离子充电电池,工作时间>10小时

重量2.1kg




接收机技术参数
测量精度(无干扰条件)

定位和测深小于等于2.5%左右的深度

电流侧漏小于等于2.5%

漏点定位小于等于125px左右

测深范围0~20m
显示屏夏普3.5TFT真彩液晶彩屏
电源5.2Ah锂离子充电电池,工作时间>40小时
重量12.5kg




其他参数
设备升级工作温度防水标准质量标准

免费软件升级

无需更改硬件

-20~+50IP54NEMA4CE,FCC,IS09001
